为什么你的PC/ABS合金制品容易开裂？

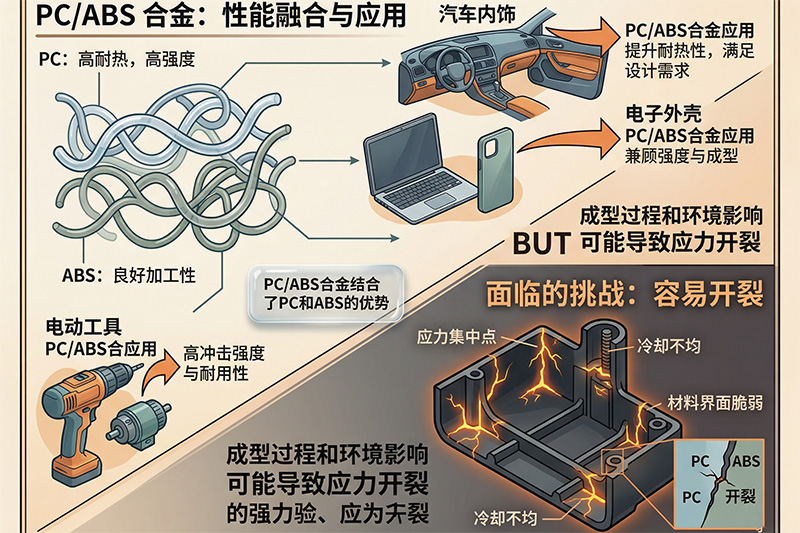

在工程塑料领域，PC/ABS合金因兼具聚碳酸酯（PC）的高耐热、高强度与丙烯腈-丁二烯-苯乙烯共聚物（ABS）的良好加工性，被广泛应用于汽车内饰、电子外壳及电动工具。然而，“容易开裂”（尤其是应力开裂）始终是困扰制造方的难题。要解决开裂问题，核心在于理解并调控内应力与配方韧性之间的动态平衡。

一、 祸根：内应力是如何产生的？

制品开裂的本质，是内部积聚的能量超过了树脂分子链间的结合力。内应力主要来源于以下三个阶段：

成型应力：在注塑过程中，由于熔体的高速剪切和不均匀冷却，分子链被强行拉伸并“冻结”在非自然状态。

热应力：PC与ABS两种组分的线收缩率存在差异，在冷却降温过程中，微观界面处会产生拉伸应力。

化学应力（环境应力）：当制品接触到特定的化学物质（如清洁剂、喷漆溶剂、油污）时，溶剂分子会渗透进分子链间隙，加速分子链的滑移，导致应力集中点提前爆裂。

二、 制衡：改性配方的针对性优化

为了抵消上述内应力的负面影响，改性配方需要扮演“减震器”和“粘合剂”的角色。

1. 相容剂的“胶水”效应

PC和ABS本质上是热力学不相容的。如果配方中缺乏高效的相容剂（如接枝类聚合物），微观上PC相与ABS相的界面就会很脆弱。

作用机理：增强界面结合力，使内应力在受到外力时能有效传递，避免在界面处形成微裂纹。

2. 橡胶粒子的“止裂”技术

ABS中的丁二烯（B）组分是天然的增韧中心。

优化策略：通过调整配方中ABS的含量或添加额外的大粒径/小粒径增韧剂。当裂纹扩展遇到分布均匀的橡胶粒子时，会引发银纹或剪切带，从而吸收大量能量，阻止裂纹进一步扩大。

3. 分子量与黏度的权衡

PC组分的分子量越高，其抗环境应力开裂性能越好。但分子量过高会导致加工流动性差，反而增加注塑残余应力。

配方平衡：选择中高分子量的PC底料，配合适量的流动助剂，确保在较低的注射压力下填充模腔。

三、 协同：从工艺到结构的系统解决方案

单靠配方无法完全解决问题，必须与加工过程协同：

热处理（退火）：对于复杂结构件，通过后期烘箱加热（通常在PC/ABS玻璃化温度以下10-20℃），让冻结的分子链得到松弛，是释放残余应力的有效手段。

模温控制：适当提高模具温度，减缓冷却速度，能显著降低制品内部的热应力积聚。

避免过度剪切：过高的螺杆转速和注射速度会破坏ABS中的橡胶相，降低韧性。

PC/ABS制品的抗开裂能力，是一场“降内应力”与“增断裂能”的马拉松。通过科学的改性配方（高相容、高韧性）增强材料本体的“硬实力”，再配合精细的工艺控制（高温模具、低压填充）削弱内应力的“破坏力”。绍兴艾普乐自动化科技有限公司是一家深耕高性能改性塑料领域的研发制造商。我们致力于聚焦高分子材料的创新与应用，核心产品涵盖PA改性、ABS、PC/ABS、PETG、PET、PP改性、PS及PMMA亚克力等全系列工程塑料，联系方式：13454737852(李先生)。
